西数内存模块作用、加载原理到修复流程说明

🔧 一、内存模块的核心作用

1. 关键模块分类

模块类型	代表模块	功能	内存加载必要性
目录模块	01	存储固件模块索引表（ABA地址、大小）	硬盘不识别时需优先加载至内存
编译器模块	11/31	管理LBA→PBA地址转换（用户区数据访问基础）	必须加载，否则数据区不可读
适配模块	40/49	存储磁头飞行高度、伺服校准等物理参数	修改后需内存加载避免敲盘
加密模块	4F/190	控制数据加密（SMR盘）或磁头微调参数（CMR盘）	内存加载可绕过物理损坏

2. 内存操作优势

• 绕过物理损坏：直接加载模块到内存，避免读写固件区坏道。
• 临时修改测试：可调整参数（如40模块的磁头偏移）并快速验证，无需永久写入。

---

⚙️ 二、内存模块加载原理

1. 目录模块（01）加载流程

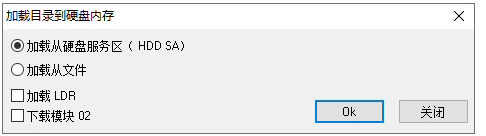

• 图片二对应操作：
  勾选加载从硬盘服务区（HDD SA），程序自动定位01模块并加载至内存。

2. 编译器模块（11）加载流程

• 常规加载：通过LDR文件整体加载（含11模块）。
• 异常处理：若LDR损坏，需手动从文件加载：
  1. 进入工具→扩展实用程序→查看和编辑硬盘资源
  2. 输入11模块的ABA地址（如301398）和大小（如900）
  3. 勾选加载到内存后执行（参考图片一中的ABA范围选择）

3. 大模块分块加载技术

当模块大小超过缓存容量时（如190模块>1MB）：

1. 修改模块长度：在内存编辑器中调整Size字段（如从900改为500）
2. 分段读取：分多次加载模块片段，最后拼接完整数据
3. 校验修复：通过Recalc CRC确保分块后的模块完整性

---

🛠️ 三、内存模块修复标准化流程

1. 目录模块（01）修复

故障现象	修复步骤	图片关联操作
01模块损坏	1. 手动输入ABA地址（如191916） 2. 从备份文件加载至内存 3. 刷新目录列表	图片二：勾选加载从文件
目录列表不完整	1. 在内存中编辑01模块 2. 添加缺失模块的ABA指针（如03模块ABA=14478） 3. 校验写入	图片一：通过ABA范围定位缺失模块

2. 编译器模块（11）修复

3. 适配模块（40）内存修改

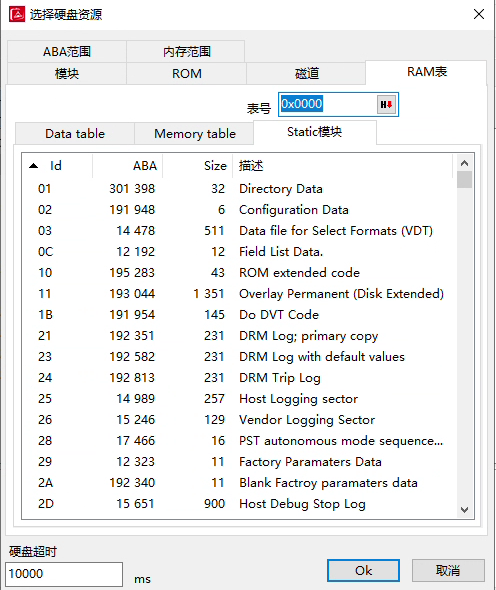

1. 定位模块：通过图片一的Data table找到40模块ABA地址（如403968）
2. 加载到内存：勾选加载到内存选项
3. 修改参数：
   • 调整磁头偏移（Microjogs）
   • 修改伺服增益（Preamp DAC）
4. 临时生效：直接写入内存，无需物理写入SA区

---

⚠️ 四、风险控制与操作规范

1. 内存操作禁忌

• 禁止直接修改ROM：内存修改仅对当前会话有效，断电后恢复原状。
• 模块长度篡改限制：调整Size字段时，不可超过物理模块实际大小（如40模块固定为512字节）。

2. SMR盘特殊处理

• 190模块必须内存加载：
  1. 搜索内存范围0x10000000-0x11000000
  2. 通过标志1E 00 F4 00定位模块
  3. 加载后立即锁定（禁用SA访问）
• 加密模块处理：
  同时加载123-127和D002-D006模块，否则数据解密失败。

3. 验证流程

1. 目录完整性：检查01模块是否包含所有关键模块指针（03/11/40）。
2. 编译器功能：尝试读取LBA 0扇区，验证物理地址转换是否正确。
3. 参数有效性：检查40模块的磁头飞行高度值是否在合理范围（如200-500纳米）。

---

💎 五、总结：内存操作核心要点

1. 加载顺序：
   01目录模块 → 11编译器模块 → 40/49适配模块 → 其他功能模块
2. 修改原则：
   • 小参数调整直接内存修改
   • 大模块需分块加载后拼接
3. SMR盘铁律：
   190模块必须内存加载且禁止物理写入，否则触发后台重组导致数据覆盖。

操作口诀：
先目录，后编译；大模块，分块读；改参数，内存试；SMR盘，锁190。
对加密盘操作时，务必保持所有加密模块（123-127）在内存中的一致性。
