西数(WD)硬盘加载LDR(Loader)文件的详细操作说明

一、LDR基础与加载前准备

1. LDR文件作用
   LDR是初始化硬盘电路板的引导文件，用于修复不认盘或固件损坏的硬盘。它由核心模块（如39、38、4F）合成，加载后为固件写入营造安全环境。
   • 安全模式要求：加载前需将硬盘跳线设为安全模式（短路PCB触点）。
   • 匹配性：LDR必须与硬盘家族号（Family）、微代码（Microcode）完全匹配，否则可能敲盘。

1. 关键模块说明


   模块ID	功能	重要性
   5C	初始化RAM环境	需优先加载
   11	ATA模块（控制指令集）	次之加载
   01	模块目录（固件地图）	修复核心
   0B/20B	ROM模块目录（激活控制）	地址修改用

---

二、三类场景操作指南

场景一：正常加载LDR（硬盘可响应）

1. 操作流程
   • 步骤1：安全模式下，从文件或数据库加载LDR → 先加载5C模块，再加载11模块。
   • 步骤2：双击黑色菜单项完成加载 → 状态寄存器显示 DRD和DSC灯亮 表示成功。
   • 步骤3：切换至正常模式 → 硬盘型号暂不显示（正常现象）。
   • 步骤4：检测模块状态（如WDR的“模块检查”功能） → 对报错模块写入同版本备份（如11、12为ATA模块可替换）。
2. 成功标志
   • 重读ID后，序列号末尾字母由Z变为0（如 NAR63G4Z → NAR61590）。

场景二：加载LDR报错（硬盘停转）

原因：固件区损坏导致加载中断，需修复0B/20B中的模块地址。

1. 方案1：修改模块地址
   • 安全模式下备份0B/20B → 编辑激活的模块（0B或20B，通过[0x1B]值判断）。
   • 定位01模块条目 → 修改其ABA地址（避开坏道） → 校验并回写 → 断电重连。
   • 重新加载LDR → 切换正常模式 → 模块目录应恢复显示。
2. 方案2：阻止式SA初始化（适用高版本工具）
   • 安全模式下执行 “阻止方式SA” 命令 → 硬盘复位。
   • 再次加载LDR → 切换正常模式 → 模块目录恢复。

场景三：带主控锁的硬盘

特征：加载LDR后仍无法读写，需解锁固件区或需要无锁板。

1. 解锁流程
   • 步骤1：物理隔开磁头触点 → 上电进入安全模式 → 备份ROM模块。
   • 步骤2：确定激活模块（0B或20B） → 在条目表中找到0D 00条目 → 修改0D 00为11 04 → 校验回写。
   • 步骤3：断电 → 恢复磁头连接 → 上电进入正常模式。

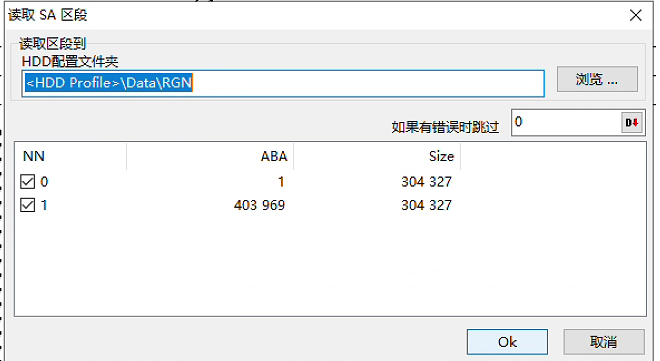

   • 步骤4：读写模块 → 完整备份固件（重点备份数据模块：03, 31-36, 40, 49, 4A, 4F）及区段，修复损坏模块。
   • 步骤5：修复好模块后把0D 00模块修改过回去。

---

三、关键技术补充

1. 安全模式进入方法

• 物理跳线：短路PCB上的 SAFE MODE 触点（位置因型号而异）。
• 工具辅助：PC3000/WDR的 “电机停转” 命令强制进入。

2. 校验与修复技巧

• 校验计算：修改模块后需重算校验值（如累加和取补），否则硬盘拒绝加载。
• 模块替换：
  • 11、12（ATA模块）：可直接写入同版本文件。
  • 数据模块（如03编译器）：需优先备份，损坏可能导致数据永久丢失。

3. 固件目录恢复

若加载LDR后模块目录未显示：

• 方法1：使用 “搜索模块目录” 功能找到01的地址，把01的地址填写到SA区域编辑器。
• 方法2：手动加载目录模块组（需匹配家族代码）。

---

四、操作风险与注意事项

1. 匹配性风险
   • LDR/固件需严格匹配 家族号、微代码、磁头数，否则可能二次损坏。
   • 示例：NAR代表A区固件，NCR代表C区，不可混用。
2. 断电风险
   • 写入过程中断电可能导致固件区崩溃 → 务必连接UPS。
3. 备份优先级
   • 操作前备份：ROM、LDR、全部模块（尤其数据模块）。
   • 损坏后处理：若未备份，尝试从数据库提取同型号资源。

---

五、总结流程

按场景操作后，多数WD硬盘可恢复就绪状态。若仍异常，需检查磁头物理损坏或固件区坏道（通过SA表面检测）
