🔧 一、故障根源分析
1. 02模块日志堆积（核心原因）
- 位置与特征：
- 启动延迟参数位于偏移量
0x9A-0x9B（地址）和0x9C-0x9D（长度），例如E6 06（地址0x6E6）和3F 00（长度63字节）[^用户文档]。 - 数据标志：以
4F 44 44（ASCII “ODD”）开头，以00 01 00 28结尾，日志区异常堆积导致初始化卡顿[^用户文档]。
- 启动延迟参数位于偏移量
- 影响范围：垂直记录（CMR）与叠瓦式（SMR）硬盘均可能发生，但SMR盘还需处理190模块问题。
2. 叠瓦盘（SMR）的额外问题
- 190模块作用：管理缓存写入与数据重组，频繁读写会拖慢镜像速度[^用户文档]。
- UA锁定必要性：禁用190模块读写可避免后台重组操作对性能的影响。
3. 长忙故障（扩展问题）
- 表现：硬盘就绪后交互即卡死，或无法就绪（ROM与固件不匹配、SA区坏道）。
- 新方案：禁用411模块（替代传统LDR加载），适用于新型号硬盘。
⚙️ 二、垂直记录盘（CMR）修复流程
1. 清空02模块日志
| 步骤 | 操作要点 | 工具指令 |
|---|---|---|
| 1. 进入安全模式 | 短接TV9-TV10触点或隔离磁头电路板 | PC3000: 安全模式 |
| 2. 备份固件 | 备份ROM、SA区段及关键模块（01/02/11这几个应该暂时无法备份） | 读取SA区段 |
| 3. 阻止SA访问 | 临时禁用服务区读写权限。 | 阻止访问SA(就是阻止01) |
| 4. 加载LDR与模块目录 | 断电，移除短接或连接磁头电路板，上电。就绪后加载适配的LDR文件，激活模块目录 | 加载LDR → 加载模块目录 |
| 5. 定位并清空日志 | 搜索4F 44 44，将0x6E6起63字节填充为00，保留头尾标志 |
WinHex/PC3000编辑器 |
| 6. 校验写入 | 重算CRC后写入模块，若失败则切换至Copy1副本（修改SA区段指向） | Recalc CRC → 写入模块 |
2. 验证与恢复
- 重启检测：执行
允许访问SA→Warm复位，检查日志区是否清零。 - 磁头只读处理：若日志未清零，需将SA区段地址从0切至1（激活Copy2）[^用户文档]。

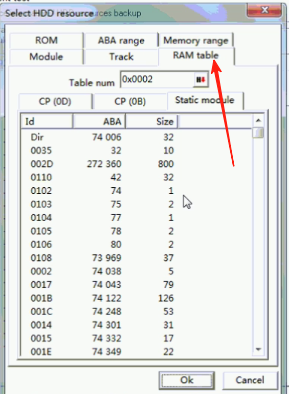

3.内存清理启动慢方法
内存清理启动慢可以用于磁头只读或想即时生效（不断电）的情况。
- 在内存那里找到02模块，进行日志的清楚，这种适合没有固件锁情况下，临时解决慢的问题。
💽 三、叠瓦盘（SMR）修复流程
1. 核心操作：禁用02模块 + 锁定UA
| 步骤 | 目的 | 风险控制 |
|---|---|---|
| 1. 禁用02模块 | 绕过日志加载，避免启动延迟 | 通过0B/20B模块修改或禁用02菜单 |
| 2. 执行“解决启动慢” | 清空日志缓存（需在禁用02后操作） | 忽略报错，检查日志区是否清零 |
| 3. 锁定UA | 禁用190模块读写，阻止后台数据重组 | 锁定UA命令或修改190模块开关位 |
| 4. 重新启用02模块 | 恢复硬盘正常识别 | 启用02后断电重启 |
2. 注意事项
- 禁用02的副作用：硬盘暂时无法识别型号，需在锁定UA后及时恢复[^用户文档]。
- 190模块管理：锁定后镜像速度提升，但长期使用可能影响TRIM效率，数据恢复后应解除锁定。
⚠️ 四、长忙故障的进阶处理
1. 禁用411模块（新型硬盘首选）
提示：禁用411/02必须先获取ROM和ROM模块信息。
| 条件 | 操作步骤 | 优势 |
|---|---|---|
| 硬盘含411模块 | 1. 短接TV9-TV10上电 → 2. 识别家族后点击禁用411 → 3. 断电重启进入普通模式 |
比禁用02更稳定，支持新架构 |
| 无411模块 | 退用禁用02模块 | 兼容老型号 |
2. 传统方案对比
- LDR加载：依赖适配文件，难匹配新盘。
- 服务区缺陷表：需定位坏道并重定向，耗时长。
💡 优先级建议：
禁用411>禁用02>LDR加载。
🛠️ 五、辅助优化措施
- 4K扇区对齐：
使用WD Align Utility检测分区，未对齐时调整以提升读写效率（尤其机械硬盘）。 - 固件更新：
升级官方固件修复已知性能缺陷（如西数蓝盘XP系统马达启停问题）。 - 硬件维护：
- 检查SMART状态（CrystalDiskInfo），替换故障磁头/盘片。
- 清灰散热，避免高温触发保护机制。
⚠️ 六、风险提示
- 备份强制要求：
操作前必须备份ROM及SA区段，禁用模块可能导致数据无法访问[^用户文档]。 - 兼容性限制：
- 禁用02/411仅解决固件问题，磁头物理损坏需开盘。
- 垂直盘与叠瓦盘修复逻辑不可混用。
- 校验必做：
任何修改后必须执行Recalc CRC，否则模块失效[^用户文档]。
💎 总结：按场景选择方案
| 故障类型 | 首选方案 | 备选方案 |
|---|---|---|
| CMR启动慢 | 清空02模块日志（安全模式） | 切换模块副本 |
| SMR启动/镜像慢 | 禁用02 + 锁定UA | 重建编译器（11/12模块） |
| 长忙不就绪 | 禁用411模块（新型号） | LDR加载 + 模块偏移 |
操作口诀：备份先行，禁用有序；日志清零，UA锁停；校验断后，重启验证。
对叠瓦盘需谨慎操作190模块，垂直盘优先保障02模块完整性。若多次修复无效，需检测磁头或盘片物理状态注意：
1）禁用02与禁用411本质上都是阻止硬盘的上电长忙问题。
2）优先推荐禁用411模块。
3）当硬盘没有411模块时，仅有禁用02模块能产生效果。
4）禁用02/411只针对硬盘因为服务区固件问题导致的长忙，如磁头导致的长忙，此时禁用02/411的操作没有意义。
