西数硬盘固件模块搜索及硬盘不识别型号问题的系统性解决方案

🔧 一、硬盘不识别型号的核心诊断流程

1. 初步检测

• SA区段检查：通过PC-3000的扫描SA表面功能检测固件区坏道（图片中SA区段编辑界面可查看ABA地址分布）。
• ROM信息验证：核对图片中固件版本 01.01A01与模块记录是否一致（如02模块的型号字段）。

2. 模块搜索与目录重建

当硬盘不识别时需加载LDR搜索关键模块：

关键步骤：

1. 搜索到01模块（Directory Data）后记录其ABA地址（如图片中的191916）。
2. 加载01模块 → 执行刷新模块目录（图片中Operation菜单）。
3. 若目录仍不显示，手动添加模块ABA地址（参考图片模块列表）。

⚠️ 二、模块修复与目录重建

1. 关键模块备份与检测

• 必备模块：01（目录）、02（配置）、11（编译器）、20B（SA目录位置）等（参考图片模块列表）。
• 检测方法：
  • CRC校验（图片中Size和Copy num字段）
  • 内容验证（如02模块的型号字段需匹配WDC WD10EZEX-07WN4A0）

2. 01模块损坏的特殊处理

当01模块无法打开时：

1. 检查SA访问设置：
   • 在PC3000中确认SA访问方式的Copy0/Copy1已勾选（图片中Copy num显示副本数）。
2. 强制加载：
   • 使用SA区段编辑器（图片中界面）手动输入01模块ABA地址（191916）。
   • 执行加载到内存临时激活目录。

🔧 三、不识别型号的深度修复

1. 固件版本一致性校验

• 检查位置：
  • ROM版本（图片中固件版本 01.01A01）
  • 02模块的型号/版本字段（需与ROM一致）
• 异常处理：
  • 若不匹配：刷写原盘备份ROM（非通刷）。

2. 20B模块修复（SA目录定位）

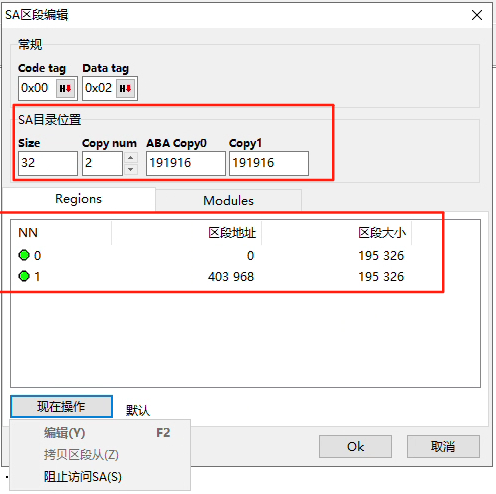

图片中SA区段编辑 (ROM) (20B)界面是关键：

1. 校对ABA地址：
   • 检查ABA Copy0（如191916）是否与实际01模块地址一致。
2. 修正步骤：
   • 在编辑器中修改错误地址 → 校验Recalc CRC → 写入（图片底部编辑(Y)按钮）。
   • 若区域损坏：使用拷贝区段(Z)功能迁移至空闲ABA地址。

3. 编译器重建

• 操作路径：
  • 定位11模块（Overlay Permanent）→ 执行重建编译器。
• 验证：
  • 检查31-36模块（区段表）是否完整加载。

⚠️ 四、特殊场景处理

1. 修复后仍不识别

2. 数据提取应急方案

若无法完全修复：

1. 禁用SA访问：
   • 执行阻止访问SA(S)（图片底部按钮），绕过固件校验。
2. 分头镜像：
   • 通过DE任务按磁头提取数据（需已知磁头映射）。

💎 五、操作规范与风险控制

1. 备份铁律：
   • 操作前备份ROM及全模块（图片中每个模块的ABA和Size决定备份范围）。
2. 修改校验：
   • 任何地址修改后必须Recalc CRC（图片中未显示但至关重要）。
3. 兼容性禁忌：
   • 禁止跨型号移植20B模块（SA目录结构硬盘专属）。
4. 工具使用：
   • 善用拷贝区段(Z)迁移损坏模块（图片中功能按钮）。

🔧 六、总结流程图

终极提示：
图片中Code tag 0x00和Data tag 0x02为西数Marvell架构标志值，异常时需手动修复（如改为00 02）。对于SMR硬盘（如WDxxEZAZ），需额外处理190模块锁定问题。
